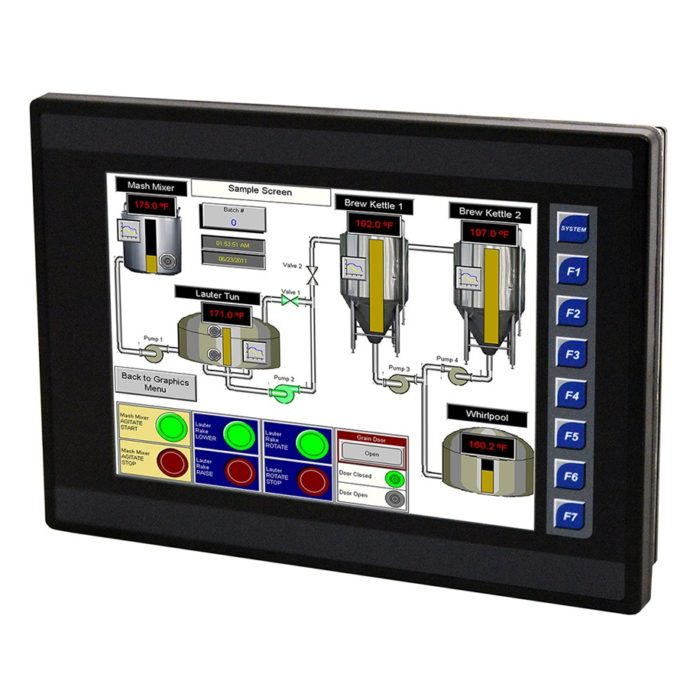

EXL10
10寸彩色圖形顯示器
掃描速率0.013mS/K
1MB邏輯內存
3個RS232 / RS485接口
2個CAN接口( CANopen,J1939可選 )
2個獨立以太網接口
支持32GB microSD卡,支持U盤,音頻
5種內置IO類型
|
EXL10 |
DI |
DO |
AI |
AO |
|
HE-EXV1E0 |
特性與其它型號相同，但無內置I/O |
|
HE-EXV1E2 |
12(4HSC) |
6繼電器 |
4(mA,V) |
|
|
HE-EXV1E3 |
12(4HSC) |
12(2PWM) |
2(mA,V) |
|
|
HE-EXV1E4 |
24(4HSC) |
16(2PWM) |
2(mA,V) |
|
|
HE-EXV1E5 |
12(4HSC) |
12(2PWM) |
2萬能型 |
2(mA,V) |
|
HE-EXV1E6 |
12(4HSC) |
12(2PWM) |
6萬能型 |
4(mA,V) |
|
 |
|
EXL10
|
產品特性 |
|
顯示屏 |
10"TFT真彩觸摸屏 |
|
分辨率 |
640X480像素 |
|
字體大小 |
自由調整 |
|
最大屏幕數 |
1023 |
|
按鍵數 |
6 |
|
邏輯掃描速率 |
0.013mS/K |
|
系統運算等級 |
64位浮點型 |
|
控制程序內存 |
1MB |
|
最大寄存器數 |
50000 |
|
MicroSD |
支持（最大32GB） |
|
編程口 |
串口，USB，以太網 |
|
在線編程 |
支持 |
|
內置通訊 |
3X串口，2XCAN，2X以太網 |
|
可選通訊 |
Profibus，無線通訊 |
|
支持的I/O |
SmartStix,Block,Rail,Mod |
|
產品規格 |
|
電源 |
10-30VDC |
|
能耗 |
650 mA @ 24 VDC |
|
安裝方式 |
面板安裝 |
|
外型尺寸 |
303.3X230.6X61.7mm |
|
開孔尺寸 |
288.5X216mm |
|
工作溫度 |
常溫型（-10~60℃）和低溫型（-40~60℃） |
|
工作濕度 |
5-95% |
|
防護等級 |
IP65（前面板），NEMA 4X |
|
產品認證 |
CE，UL，船級社（ABS），防爆2區（CLASS I Div.2） | |
|
EXL10
|
XL系列內置選件 |
|
HE-XDAC007 |
2AO(mA/V) |
|
HE-XDAC107 |
4AO(mA/V) |
|
HE-XEC |
以太網（for Xle/t) |
|
HE-XPBS |
Profibus DP從 (for Xle/t/4/6/10) |
|
HE-XMC |
電話調制解調器 |
|
HE-XRC9 |
900MHz無線模塊 |
|
HE-GSM04 |
短信模塊 |
|
HE-GPRS04 |
GPRS模塊 |
|
HE200GPS183 |
GPS定位對時 |
|
HE-ZGB |
Zigbee模塊，外置 | |
