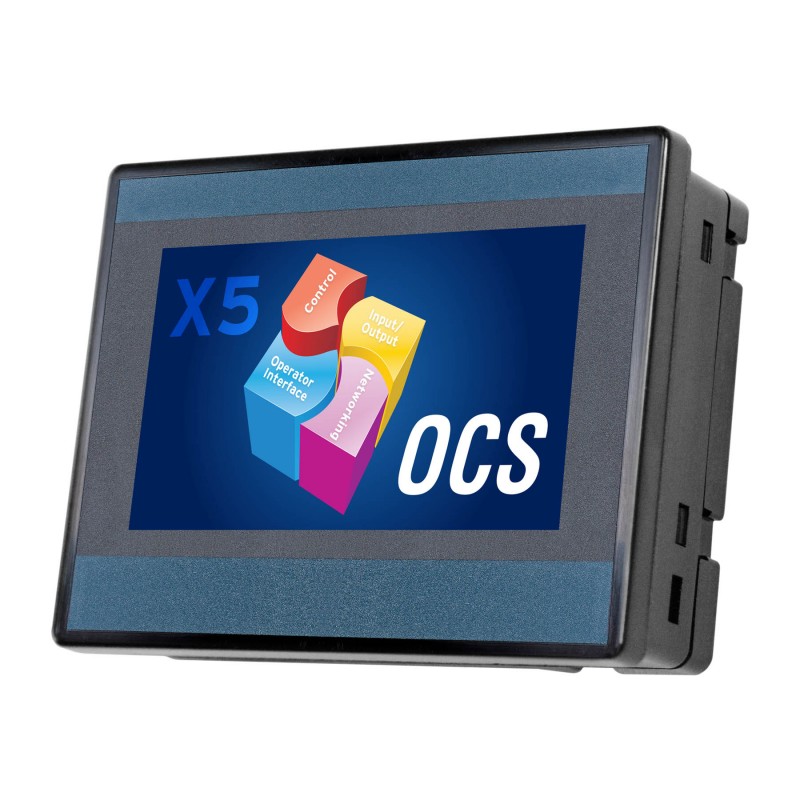

HE-X5
4.3寸彩色圖形顯示器
掃描速率0.013mS/K
1MB邏輯內存
1個RS232 接口，1個RS485接口
1個CAN接口( CANopen,J1939可選 )
1個以太網接口
支持32GB microSD卡,支持U盤
內置：4DI，4DO，4AI
|
主要規格 |
HE-X5 |
|
數字量輸入 |
4通道晶體管輸入 (均可配置為500kHz高速輸入通道) |
|
數字量輸出 |
4通道晶體管輸出（其中2路可配置為500kHz PWM，PTO輸出） |
|
模擬量輸入 |
4通道4-20mA / 0-20mA / 0-10V信號，12位精度 |
|
通信功能 |
1 x RS232 , 1 x RS485 , 1 x CAN , 1 x Ethernet |
|
人機界面 |
4.3英寸彩色顯示器，支持中文 |
|
microSD |
支持，最大32GB |
|
串口協議支持 |
Modbus RTU，AB DF1，GE SNP, Bacnet MSTP Server, GPGGA，自由協議等 |
|
CAN協議支持 |
CanOPEN，J1939，CsCAN |
|
以太網協議支持 |
Modbus TCP，AB Ethernet/IP，GE EGD，GE SRTP，F(xiàn)TP，BacnetIP server等 |
|
擴展能力 |
支持HORNER全系列Smart IO擴展模塊，最大2048 DI / DO , 512 AI / AO |
|
外形尺寸 |
125mm x 96mm x 31mm |
|
 |
HE-X5
|
產品特性 |
|
顯示屏 |
4.3"單色圖形顯示屏 |
|
分辨率 |
480X272像素 |
|
畫面存儲器 |
22MB |
|
最大頁面數 |
1023 |
|
邏輯掃描速率 |
0.013mS/K |
|
邏輯內存 |
1MB |
|
最大寄存器數 |
1024 |
|
MicroSD |
支持（最大32GB） |
|
在線編程 |
支持 |
|
編程口 |
串口，以太網，USB |
|
內置通訊 |
2X串口，1XCAN，2XUSB，1X以太網 |
|
支持的I/O |
SmartStix,Block,Mod,Rail |
|
產品規格 |
|
電源 |
10-30VDC |
|
能耗 |
150 mA @ 24 VDC |
|
安裝方式 |
面板安裝 |
|
外型尺寸 |
125X96X31mm |
|
開孔尺寸 |
118.75X91mm |
|
工作溫度 |
常溫型（-10~60℃） |
|
工作濕度 |
5-95%RH,無凝露 |
|
防護等級 |
IP65（前面板），NEMA 4X |
|
產品認證 |
CE，UL | |
