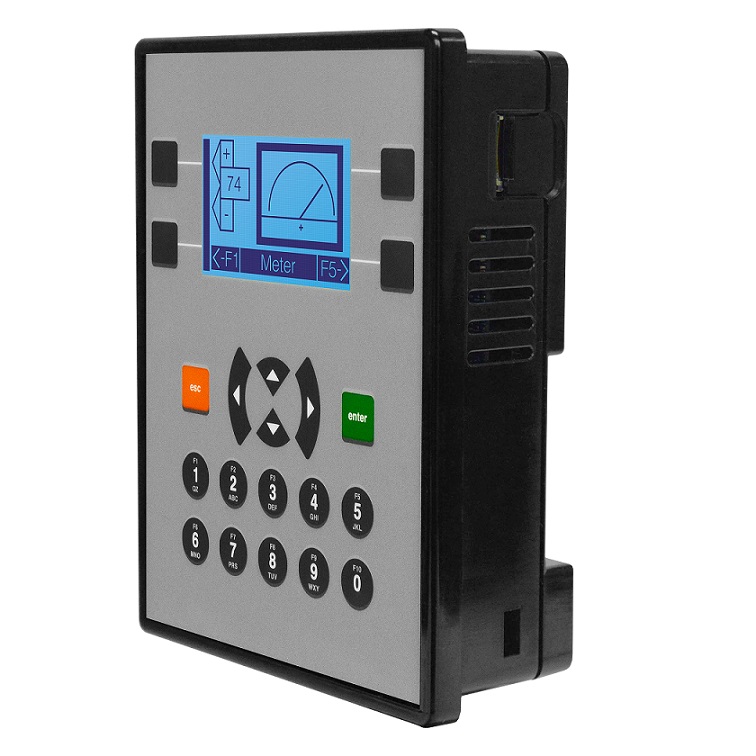

HE-X2
2.2寸單色圖形顯示器
掃描速率1.2mS/K
256kB邏輯內存
1個RS232 接口，1個RS485接口
1個CAN總線接口
支持32GB microSD卡
A型內置：12DI，12DO，4AI，2AO
R型內置：12DI，6Relay，4AI，2AO
|
主要規格 |
X2-A |
X2-R |
|
數字量輸入 |
12通道晶體管輸入（其中4路可配置為高速計數通道） |
|
數字量輸出 |
12通道晶體管輸出 |
6通道繼電器輸出 + 2通道晶體管輸出 |
|
其中2路可配置為PWM，PTO輸出 |
|
模擬量輸入 |
4通道0-20mA信號，12位精度 |
|
模擬量輸出 |
2通道4-20mA信號，12位精度 |
|
通信功能 |
1 x RS232 , 1 x RS485 , 1 x CAN |
|
人機界面 |
單色液晶圖形顯示器，支持中文；20個數字/自定義功能鍵 |
|
microSD |
支持，最大32GB |
|
擴展能力 |
支持HORNER全系列Smart IO擴展模塊，最大1024 DI / DO , 256 AI / AO |
|
外形尺寸 |
125mm x 96mm x 31mm |
|
 |
HE-X2
|
產品特性 |
|
顯示屏 |
2.2"單色圖形顯示屏 |
|
分辨率 |
128X64像素 |
|
背光燈控制 |
程序可控制背光開關 |
|
畫面存儲器 |
8MB |
|
最大頁面數 |
250 |
|
按鍵數 |
20個預定義/自定義按鍵 |
|
邏輯掃描速率 |
1.2mS/K |
|
邏輯內存 |
256KB |
|
最大寄存器數 |
5000 |
|
MicroSD |
支持（最大32GB） |
|
編程口 |
串口，USB |
|
內置通訊 |
2X串口，1XCAN，2XUSB |
|
支持的I/O |
SmartStix,Block,Mod |
|
產品規格 |
|
電源 |
19.2-28.8VDC |
|
能耗 |
64 mA @ 24 VDC |
|
安裝方式 |
面板安裝 |
|
外型尺寸 |
96X125X31mm |
|
開孔尺寸 |
91X118.75mm |
|
工作溫度 |
常溫型（-10~60℃） |
|
工作濕度 |
5-95%RH,無凝露 |
|
防護等級 |
IP65（前面板），NEMA 4X |
|
產品認證 |
CE，UL | |
