FOX光纖擴展

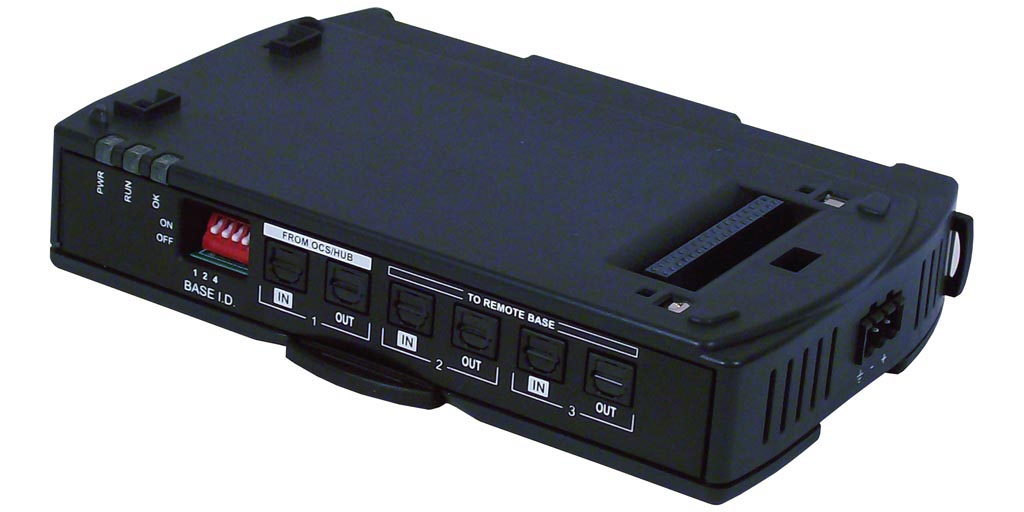

SmartStack FOX光纖擴展基座
一般OCS各系列控制器本體最多可插4塊SmartStack I/O模塊， 而光纖擴展基座（FOX）可以方便快捷高速的擴展更多的SmartStack I/O模塊。FOX基座分為金屬和塑料兩種外殼，以適應不同外殼的SmartStack I/O模塊。
光纖擴展I / O系統（FOX）是一個創新的總線擴展，極大地?cái)U(kuò)展了一些標準SmartStack的I / O ，可用于OCS，以及添加了各種結構并且可以在金屬和塑料的版本中選擇，以適應你的產品的需求。
| Part Number |
Description |
| HE-FOX30 |
Next Generation FOX Base supporting plastic SmartStack and plastic fiber |
| HE-FOX12 |
Next Generation FOX Base supporting plastic SmartStack, plastic fiber and glass * |
| HE800FOX104 |
SmartStack FOX Standard Base |
| HE800FOX404 |
SmartStack FOX Base/Hub |
| HE800FOX100 |
SmartStack FOX Module (required for OCS110, OCS210 and RCS250) |
| Fiber Optic Cable Pairs |
|
| HE800CBF000 |
SmartStack FOX Cable Pair, 0.5 or 0.6m length |
| HE800CBF001 |
SmartStack FOX Cable Pair, 1.0m length |
| HE800CBF002 |
SmartStack FOX Cable Pair, 2.0m length |
| HE800CBF005 |
SmartStack FOX Cable Pair, 5.0m length |
| HE800CBF010 |
SmartStack FOX Cable Pair, 10.0m length |
| |
|
|
 |
FOX光纖擴展
技術規格
|
HE-FOX12 |
此型號光纖擴展基座為塑料外殼，帶1對塑料光纖收發器和2對玻璃光纖收發器 |
|
HE-FOX30 |
此型號為光纖擴展HUB，塑料外殼，只帶有3對塑料光纖收發器 |
|
HE800FOX100 |
此型號光纖擴展基座為金屬外殼，帶1對塑料光纖收發器，插在RCS或其它金屬OCS背后，以擴展光纖接口 |
|

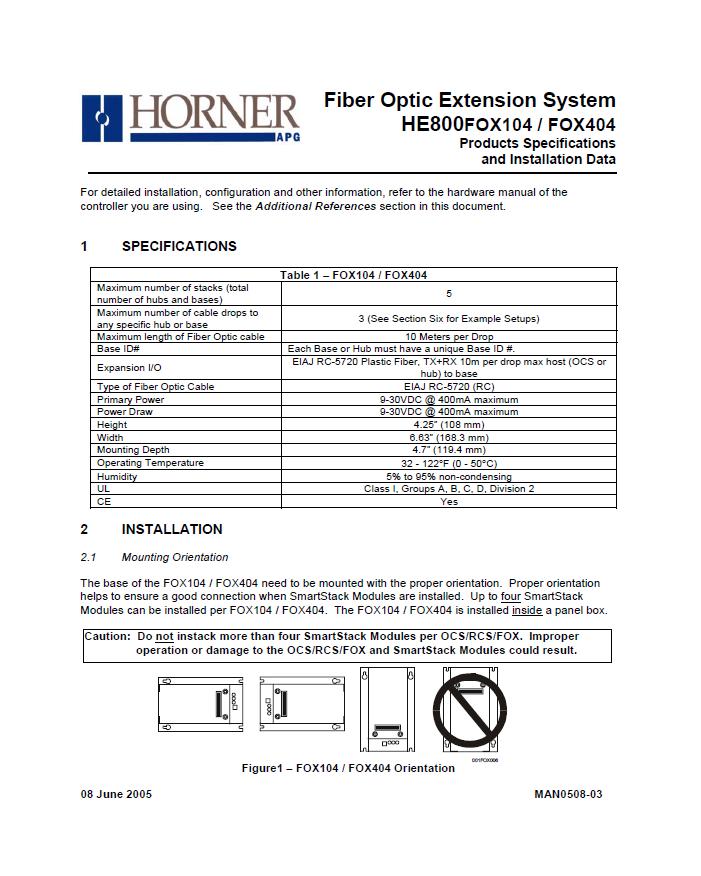

HE800FOX104 |
此型號光纖擴展基座為金屬外殼，帶1對塑料光纖收發器 |
|
HE800FOX404 |
此型號為光纖擴展HUB，金屬外殼，帶3對塑料光纖收發器 |
|
|
HE-FOX12/30 |
HE800FOX100/104/404 |
|
|
玻璃光纖 |
塑料光纖 |
塑料光纖 |
|
可擴展基座總數 |
5 |
5 |
|
最多光纖接口數 |
3 |
3 |
|
光纖最大長度 |
1640.42 feet(500 Meters) |
32.8 feet(10 Meters) |
32.8 feet(10 Meters) |
|
基座ID號 |
每一個基座必須有一個唯一的ID號。NX,QX(w/BP):2-6;其它OCS/RCSs:1-5 |
每一個基座或HUB必須有一個唯一的ID號 |
|
光纖類型 |
62.5微米多膜，ST插頭 |
EIAJ RC-5720 (RC) |
EIAJ RC-5720 (RC) |
|
供電 |
9-30VDC @ 400mA maximum |
|
高 |
6.368 [161.75 mm] |
4.447 [112.94 mm] |
4.25” (108 mm) |
|
寬 |
1.234 [ 31.35 mm] |
6.368 [161.75 mm] |
6.63” (168.3 mm) |
|
厚 |
4.447 [ 112.94 mm] |
1.234 [ 31.5 mm] |
4.7” (119.4 mm) |
|
工作溫度 |
32 - 140°F (0 - 60°C) |
|
濕度 |
5－95％ 無凝結 |
|
認證 |
CE，UL |
|
參考手冊 |
MAN0826 |
MAN0508 | |
