SmartMod小點數I/O

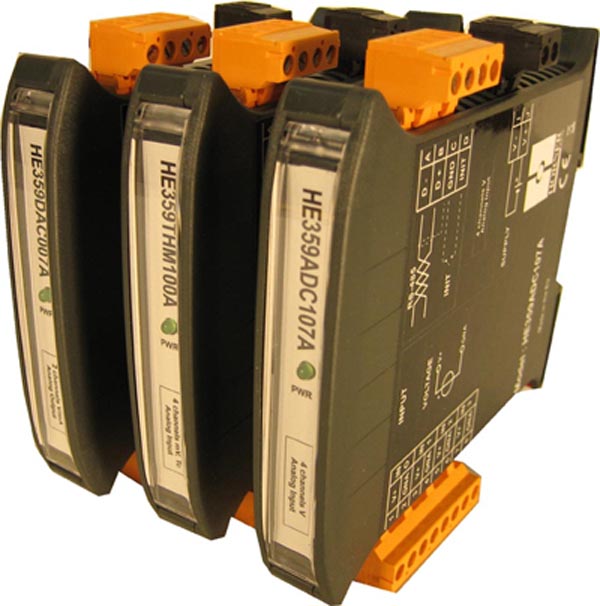

Smartsmod I/O是為OCS控制器（XLE﹑XLT﹑XL6 ，NX﹑LX﹑QX等）擴展I/O而專門設計的串口I/O模塊；它是價格低廉的近距離擴展的I/O模塊；通過RS-485通訊線與OCS控制器連接，一個控制器可以同時擴展多個Smartmod模塊。
| Part Number |
Description |
| HE359DIM610 |
12 DC Inputs (12/24vdc, neg logic). 2000vac isolation (in-RS485 & in-power) |
| HE359DIQ512 |
4 DC Inputs (12/24vdc neg logic), 4 Relay Outputs (250vac, 30vdc, 2A max). 2000vac isolation (in-RS485 & in-power) |

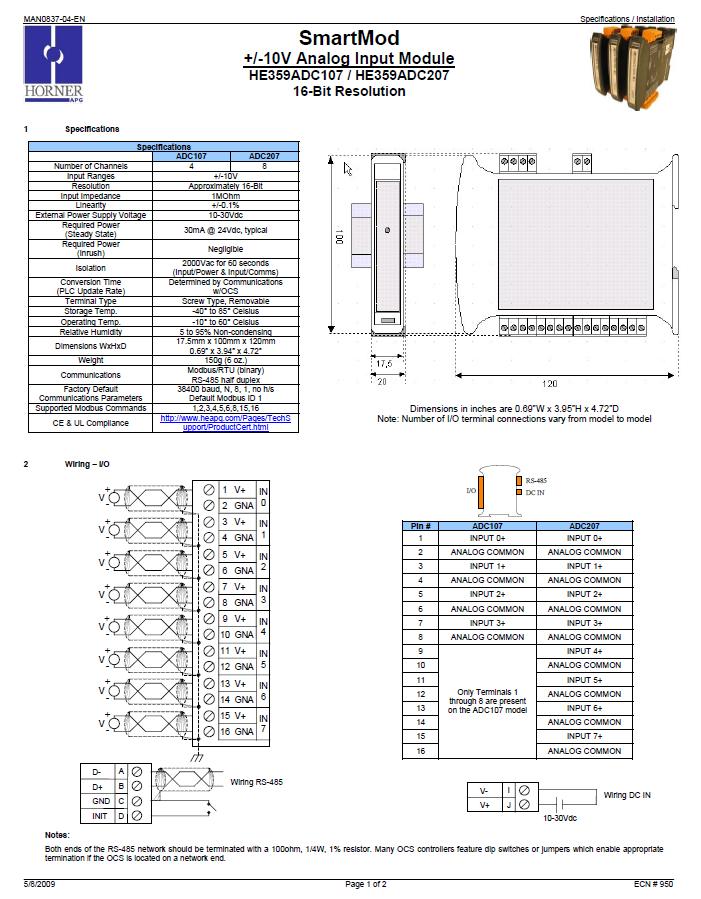

| HE359ADC107 |
4 channel Analog Inputs, Voltage (+/-10vdc) 1mV resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359ADC120 |
4 channel Analog Inputs, Current (4-20mA), 1uA resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359ADC207 |
8 channel Analog Inputs, Voltage (+/-10vdc) 1mV resolution, 2000vac isolation (ch-RS-485 & ch-power) |
| HE359ADC220 |
8 channel Analog Inputs, Current (4-20mA), 1uA resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359RTD100 |
4 channel RTD Inputs (Pt-100, Ni-100, Pt-1000, Ni-1000) or Resistance Inputs (0-2000ohm). 0.1 degree Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359THM100 |
4 channel Thermocouple Inputs (Types J,K,R,S,B,E,T,N) or millivolt inputs (+/-1000mV, max). 0.1 degrees Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359THM200 |
8 channel Thermocouple Inputs (Types J,K,R,S,B,E,T,N) or millivolt inputs (+/-1000mV, max). 0.1 degrees Celsius resolution, 2000vac isolation (ch-RS485 & ch-power) |
| HE359DAC007 |
2 channel Analog Outputs, selectable between Voltage (0-10vdc) and Current (0-20mA). 1mV or 1uA resolution. 2000vac isolation (ch-RS485 & ch-power) |
| HE359DAC107 |
4 channel Analog Outputs, selectable between Voltage (0-10vdc) and Current (0-20mA). 1mV or 1uA resolution. 2000vac isolation (ch-RS485 & ch-power) |

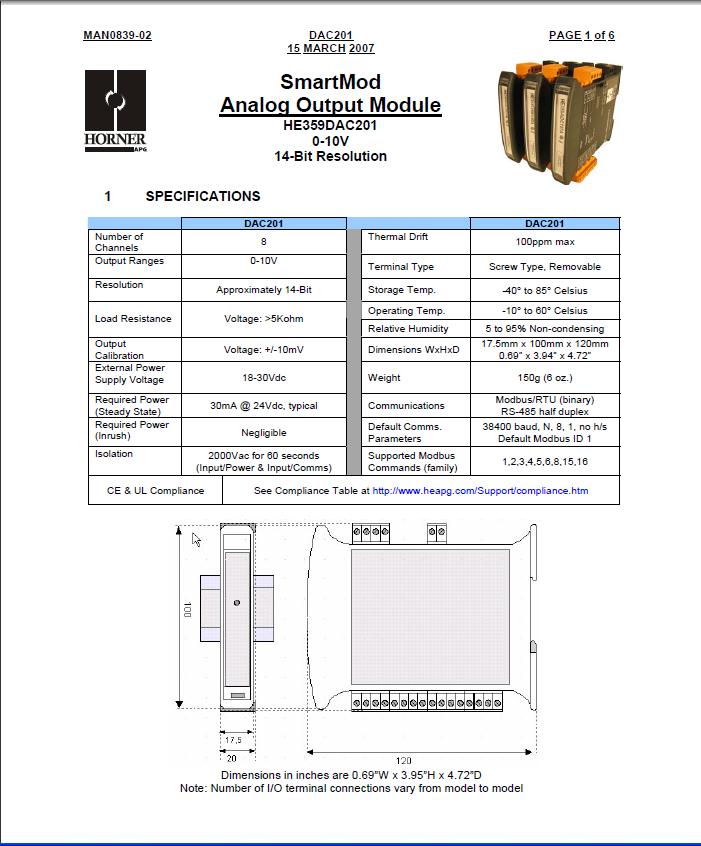

| HE359DAC201 |
8 channel Analog Outputs, Voltage (0-10vdc) 1mV resolution. 2000vac isolation (ch-RS485 & ch-power) | |
| |
|
 |
SmartMod小點數I/O
SmartMod數字量輸入模塊
技術規格
|
|
DIM610 |
|
DIM610 |
|
通道數量 |
12 |
PLC的掃描速率 |
取決于與OCS控制器的通訊速率 |
|
輸出范圍 |
12/24VDC |
螺絲的類型 |
螺絲型 |
|
低電位 |
0-3VDC |
存貯溫度 |
零下45至85℃ |
|
高電位 |
10-30VDC |
工作溫度 |
零下10至60℃ |
|
相對濕度 |
5-95% |
|
輸入阻抗 |
4.7Kohm |
尺寸 W×H×D |
17.5×100×120mm |
|
外部電源供電 |
10-30Vdc |
重量 |
150g |
|
所需電源在工作時的恒定值 |
35mA 24Vdc |
通信方式 |
Modbus/RTU(二進位)RS-485半雙工 |
|
電流浪涌 |
忽略不計 |
缺省通訊參數 |
38400baud,N,8,1,noh/s Modbus缺省地址為1 |
|
絕緣 |
60秒2000Vac |
支持Modbus的命令 |
1,2,3,4,5,6,8,15,16 |
SmartMod數字量混合模塊
技術規格
|
|
DIQ512 |
|
DIQ512 |
|
輸入通道數量 |
4 |
PLC的掃描速率 |
最小20ms，取決于與OCS控制器的通訊速率 |
|
輸入電壓范圍 |
12/24VDC |
螺絲的類型 |
螺絲型，可拆卸 |
|
輸入阻抗 |
4.7Kohm |
|
電壓峰值 |
30VDC |
存貯溫度 |
零下45至85℃ |
|
高電位 |
10VDC |
|
低電位 |
0-3VDC |
工作溫度 |
零下10至60℃ |
|
輸出通道數量 |
4 |
相對濕度 |
5-95% |
|
最大開關電源 |
2A 250Vdc 2A 30Vdc |
尺寸 W×H×D |
17.5×100×120mm |
|
最小負載 |
5VDC,10mA |
重量 |
210g |
|
最大電壓 |
250VAC 110VDC |
|
所需的電源恒定值 |
45mA 24Vdc |
通信方式 |
Modbus/RTU(二進位)RS-485半雙工 |
|
電流浪涌 |
忽略不計 |
缺省通訊參數 |
38400baud,N,8,1,noh/s Modbus缺省地址為1 |
|
絕緣 |
60秒2000Vac |
支持Modbus的命令 |
1,2,3,4,5,6,8,15,16 |
|
